B2338-68

Device:Terminal

Vendor: Huawei Technologies Co.,Ltd.

Overview

World’s Fastest TDD Outdoor CPE 1.LTE DL Cat12,UL Cat13 2.DL 420Mbps,UL 30Mbps when TDD subframe configuration 2 and special subframe configuration 7 are used 3.DL 4*4MIMO + 2CC CA(each component carrier runs in 4*4 MIMO mode only for TDD carriers) 4.DL 3CC CA,UL 2CC CA 5.UL 64QAM Global

Parameter

Form Outdoor Unit + Indoor Unit
Chip platform HiSilicon Balong750
Category LTE DL Cat12, UL Cat13
Peak Rate DL 420Mbps, UL 30Mbps
Protocol Version 3GPP Release 10/11/12
Operating Frequency LTE TDD: Band 38/40/41/42/43
Carrier Aggregation TDD DL 4x4 MIMO + 2CC CA
TDD UL 2CC CA
TDD DL 3CC CA
FDD + TDD 3CC CA
Modulation DL 64QAM, 16QAM, QPSK
UL 64QAM, 16QAM, QPSK
Channel Bandwidth 5 MHz, 10 MHz, 15 MHz, 20 MHz
TX Power 23 dBm ± 2 dB
Antenna LTE antenna: 1T4R
2300–2690 MHz: 8–9 dBi
3400–3800 MHz: 10–11 dBi
MIMO DL 2x2/4x4 MIMO
LTE Transmission Mode LTE TDD: TM2, 3, 4, 7, 8, 9
DL 4*4 MIMO @ TM3/4/9
OS Windows 2000 SP4/XP SP2/Vista/Win7/Win8/Win10
Mac later than OS X 10.4
Linux

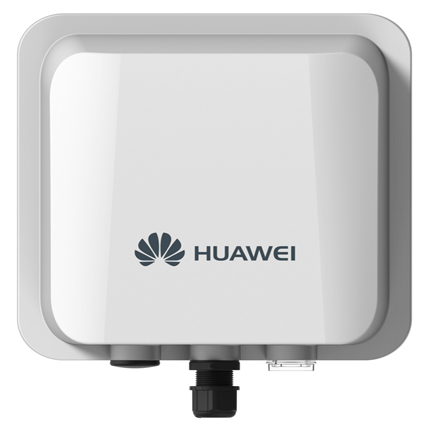

Interface Outdoor unit: One LAN Data

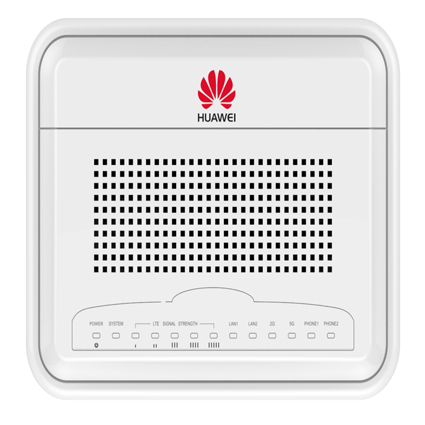

Indoor unit: One WAN Data, Two LAN Data, Wi-Fi AP, Two Voice, One USB
IP Networking L2/L3 VPN/Multi-APN/IPv4/IPv6/IPv6/v4 dual stack
Voice VoIP:SIP with G.729a/b, G.711a-law, G.711u-law Code
Terminal Management TR069 or SNMPv3
Wi-Fi 2x2 MIMO 802.11ac/b/g/n, 2.4 GHz and 5 GHz Wi-Fi
Wi-Fi Encryption 64-/128-bit WEP, WPA, WPA2
Protection Class IP65 for the outdoor unit
IP2X for the indoor unit
Dimensions Outdoor unit: 255 mm * 251.5 mm * 102 mm
Indoor unit: 173 mm * 128.01 mm * 60 mm
Weight Outdoor unit: < 1.5 kg
Indoor unit: < 285 g
Available Time 2016.9
